Hadice pro horkou vodu, páru, chladící kapaliny

Vysoce odolné hadice navržené pro extrémní teploty a náročné provozní podmínky. Spolehlivé řešení pro přenos horké vody, páry i chladicích médií v průmyslu, vytápění a automobilových aplikacích — s důrazem na bezpečnost, stabilitu a dlouhou životnost.

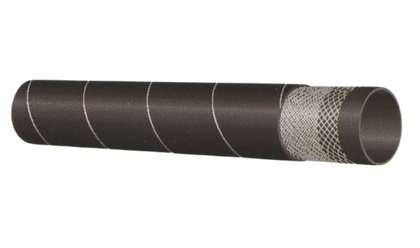

CALORTEC 100

CALORTEC 100

Tlaková hadice pro horkou vodu a chladící kapaliny

Provozní teplota: -40°C/+120°C

Bezpečnost: 3:1

Norma: Ekvivalentní normě 635332

Výztuha: Textilní oplet

Vnitřní duše: Pryž EPDM, odolná teplotám, chladícím kapalinám a ozónu

Vnější plášť: Pryž EPDM s textilním otiskem, odolná teplotám, otěru a ozónu

Použití: Doprava chladících kapalin na bázi etylenglykolu, chladičové přípoje v motorových vozidlech, doprava horké vody a vzduchu všeobecně.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
25	35	5,0	0,74	10	-	-	40
32	42	5,0	0,90	10	-	-	40
40	52	6,0	1,25	10	-	-	40
50	63	6,5	1,45	10	-	-	40
63	79	8,0	2,10	10	-	-	40
76	92	8,0	2,74	10	-	-	20
80	98	9,0	3,26	10	-	-	20
100	120	10,0	4,49	10	-	-	20

CALORTEC 100 V

CALORTEC 100 V

Tlaková hadice pro horkou vodu a chladící kapaliny

Provozní teplota: -35°C/+120°C

Bezpečnost: 3:1

Norma: Ekvivalentní normě 21/406-72

Výztuha: Textilní oplet

Vnitřní duše: Pryž EPDM, odolná teplotám, chladícím kapalinám a ozónu

Vnější plášť: Pryž EPDM, odolná teplotám a ozónu

Použití: Doprava chladících kapalin na bázi etylenglykolu, chladičové přípoje v motorových vozidlech, doprava horké vody a vzduchu všeobecně

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
10	17	3,5	0,16	10	-	-	40-60
13	20	3,5	0,19	10	-	-	40-60
16	23	3,5	0,23	10	-	-	40-60
19	27	4,0	0,31	10	-	-	40-60
25	34	4,5	0,45	10	-	-	40-60

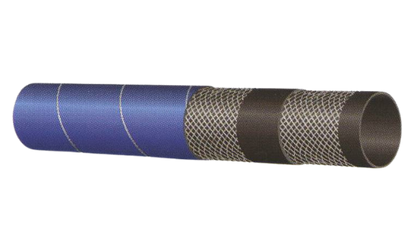

CALORTEC 90

CALORTEC 90

Tlaková hadice pro horkou vodu

Provozní teplota: -35°C/+90°C

Bezpečnost: 3:1

Norma:

Výztuha: Textilní oplet

Vnitřní duše: Pryž SBR / EPDM

Vnější plášť: Pryž SBR / EPDM, odolná ozónu a otěru

Použití: Nízkotlaká doprava horké vody při oplachování cisteren, strojů, zařízení výrobních prostor v místech, kde nesmí docházet ke znečištění podlahy pláštěm hadice – zejména potravinářský a zpracovatelský průmysl. Plášť nešpiní a nezanechává šmouhy.

Poznámka: Pro náročnější aplikace doporučujeme hadici CALORTEC 165 LE.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
13	20	3,5	0,27	8	-	-	120
16	23	3,5	0,32	8	-	-	120
20	28	4,0	0,44	8	-	-	120
25	34	4,5	0,61	8	-	-	120

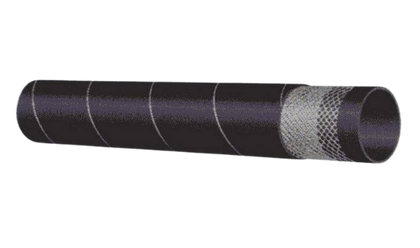

RADIATOR DIN 73411

RADIATOR DIN 73411

Tlaková hadice pro horkou vodu a chladící kapaliny

Provozní teplota: -35°C/+100°C

Bezpečnost: 3:1

Norma: DIN 73 411

Výztuha: Textilní oplet

Vnitřní duše: Pryž EPDM, odolná teplotám a chladícím kapalinám

Vnější plášť: Pryž EPDM, odolná teplotám, otěru a ozónu

Použití: Chladičové propoje motorových vozidel, horká voda a vzduch všeobecně.

Poznámka: Jednoduchá manipulace při výrobě a servisu motorů a zařízení. Standardně jsou k dispozici dvoumetrové úřezy.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
13	23	5,0	0,31	5	-	-	2/40
16	26	5,0	0,35	5	-	-	2/40
18	28	5,0	0,39	5	-	-	2/40
20	30	5,0	0,42	5	-	-	2/40
22	32	5,0	0,48	5	-	-	2/40
25	35	5,0	0,51	5	-	-	2/40
28	38	5,0	0,55	5	-	-	2/40
30	40	5,0	0,57	5	-	-	2/40
32	42	5,0	0,61	5	-	-	2/40
35	45	5,0	0,76	5	-	-	2/40
40	50	5,0	0,88	5	-	-	2/40
45	55	5,0	0,98	5	-	-	2/40
51	61	5,0	1,10	5	-	-	2/40
55	65	5,0	1,18	5	-	-	2/40
60	70	5,0	1,27	5	-	-	2/40
70	80	5,0	1,44	5	-	-	2/40
76	86	5,0	1,55	5	-	-	2/40
80	90	5,0	1,64	5	-	-	2/40
90	104	7,0	2,71	5	-	-	2/40
102	116	7,0	2,85	5	-	-	2/40
110	124	7,0	3,21	5	-	-	2/40
130	148	9,0	4,91	5	-	-	2/40

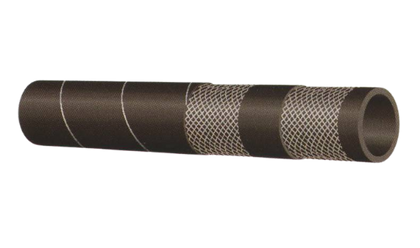

CALORTEC 165

CALORTEC 165

Tlaková hadice pro horkou vodu a páru

Provozní teplota: -40°C/+165°C

Bezpečnost: 10:1

Norma: DIN 2825

Výztuha: Vysocepevnostní textilní oplet

Vnitřní duše: Pryž EPDM

Vnější plášť: Pryž EPDM s textilním otiskem, odolná teplotám, otěru a ozónu

Použití: Doprava saturované páry +165°C pro všeobecné průmyslové aplikace, lze používat i pro tlakový kyslík do 20 bar, výtlak středně koncentrovaných chemikálií.

Poznámka: Pro potravinářský a zpracovatelský průmysl dodáváme s nešpinivým povrchem CALORTEC 165 AE.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
13	24	5,5	0,45	7	-	-	40
16	28	6,0	0,60	7	-	-	40
20	32	6,0	0,60	7	-	-	40
25	38	6,5	0,90	7	-	-	40
32	46	7,0	1,05	7	-	-	40
40	54	7,0	1,67	7	-	-	40
50	67	9,5	2,65	7	-	-	40
63	79	8,5	3,20	7	-	-	40

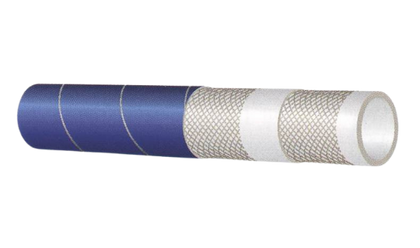

CALORTEC 165 LE

CALORTEC 165 LE

Tlaková hadice pro horkou vodu a páru

Provozní teplota: -40°C/+170°C

Bezpečnost: 10:1

Norma:

Výztuha: Textilní oplet

Vnitřní duše: Pryž EPDM, odolná teplotám

Vnější plášť: Pryž EPDM s textilním otiskem, odolná teplotám, otěru a ozónu

Použití: Doprava horké vody a páry pro čištění potravinářských provozů.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
13	23	5,0	0,36	8	-	-	120
16	26	5,0	0,45	8	-	-	120
19	31	6,0	0,55	8	-	-	120
25	36	5,5	0,71	8	-	-	120
32	46	8,0	0,78	8	-	-	120
38	54	8,0	1,02	8	-	-	120
51	67	8,0	1,52	8	-	-	120

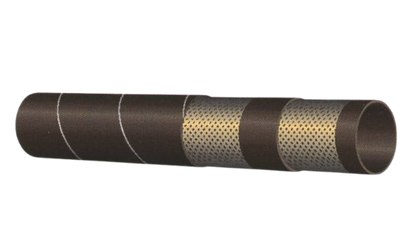

CALORTEC 208

CALORTEC 208

Tlaková hadice pro páru

Provozní teplota: -40°C/+210°C

Bezpečnost: 10:1

Norma:

Výztuha: Vysokopevnostní ocelový oplet

Vnitřní duše: Pryž EPDM, odolná teplotám

Vnější plášť: Pryž EPDM s textilním otiskem, odolná teplotám, otěru a ozónu

Použití: Doprava saturované páry do +208°C v chemickém a petrochemickém průmyslu, energetice a průmyslu všeobecně.

Poznámka: Na přání zákazníka dodáváme hadici s povrchem odolným olejům pod označením CALORTEC 208 OIL. Pro maximální teplotu páry +220°C dodáváme hadici pod označením CALORTEC 220 – rozměry viz. tabulka.


mm	mm	mm	kg/m	bar	kPa	mm	m
CALORTEC 208
mm	mm	mm	kg/m	bar	kPa	mm	m
13	25	6,0	0,49	17	-	-	120
16	28	6,0	0,57	17	-	-	120
19	31	6,0	0,72	17	-	-	120
25	38	6,5	0,97	17	-	-	120
32	46	7,0	1,29	17	-	-	120
38	52	7,0	1,46	17	-	-	120
51	67	8,0	2,26	17	-	-	120
63,5	81,5	9,0	3,33	17	-	-	120
CALORTEC 220
mm	mm	mm	kg/m	bar	kPa	mm	m
13	27	7,0	0,59	17	-	-	120
19	33	7,0	0,86	17	-	-	120
25	40	7,5	1,17	17	-	-	120
32	48	8,0	1,39	17	-	-	120
38	54	8,0	1,59	17	-	-	120
51	69	9,0	2,55	17	-	-	120
