Hadice pro vzduch (vzduch a kapaliny)

Kvalitní hadice navržené pro spolehlivý rozvod stlačeného vzduchu v dílnách, průmyslu i mobilních aplikacích. Vysoká pružnost, odolnost proti tlaku i opotřebení a široký výběr provedení pro přesné a bezpečné použití.

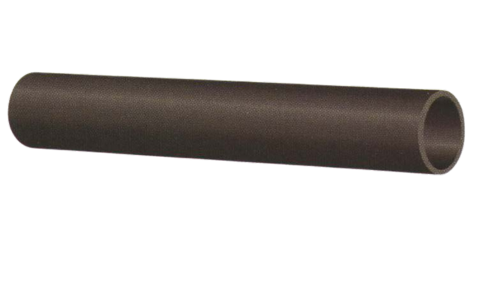

AEROTAC PA

AROTEC PA

PA trubka pro vzduch a paliva

Provozní teplota: -25°C/+60°C (horká voda až 100°C)

Bezpečnost: 1,5:1

Norma: DIN 74 324

Výztuha:

Materiál: PA (polyamid), odolný vůči UV záření

Použití: Doprava minerálních olejů, motorové nafty a vzduchu se stopami nemrznoucích směsí. Polyamidové trubky se používají pro vzduchové brzdy a jako odvzdušňovací, hydraulická a palivová potrubí motorových vozidel.

Poznámka: Na přání zákazníka dodáváme k hadicím speciální spojky a rychlospojky. U hadice je přesně kalibrován vnější průměr, který je nejdůležitější při objednávání hadice. Provozní tlak v tabulce je uveden při 20°C. Vyšší teplota má za následek snížení provozního tlaku.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
4	6	1,0	0,020	29	-	-	100
6	8	1,0	0,022	21	-	-	100
8	10	1,0	0,029	16	-	-	100
9	12	1,5	0,051	21	-	-	100
12	15	1,5	0,066	16	-	-	100

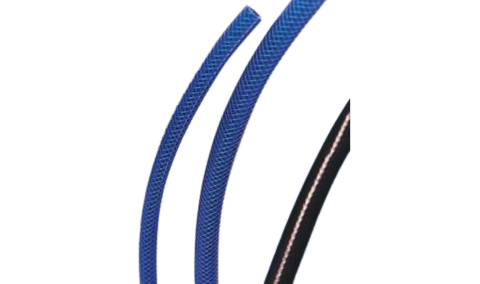

PROFIAIR M 3.10

PROFIAIR M 3.10

Hadice na vodu a vzduch

Provozní teplota: -15°C/+60°C

Výztuha: Polyamidové vlákno

Materiál: Měkčené PVC

Vlastnosti: Hadice z měkčeného PVC zesílená výztuží z polyamidového vlákna, které je zakryté další vrstvou z měkčeného PVC.

Použití: Pneumatické rozvody stlačeného vzduchu a vody v průmyslu, zemědělství a stavebnictví.

Ostatní průměry na základě požadavku

mm	kg/m	mm	bar	kPa	m
4	0,12	59	20	-	25/50
6	0,16	72	20	-	25/50
8	0,20	90	20	-	25/50
10	0,25	113	20	-	25/50
12,5	0,28	122	20	-	25/50
16	0,33	135	20	-	25/50
19	0,36	144	20	-	25/50
25	0,36	144	20	-	25/50

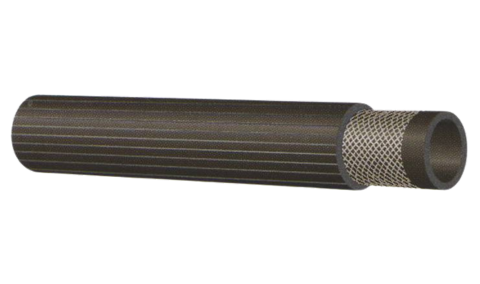

AEROTEC TR 60

AEROTEC TR 60

Hadice pro vzduchové brzdy

Provozní teplota: -40°C/+93°C

Bezpečnost: 6:1

Norma: PN 21 / 309 – 94

Výztuha: Syntetická příze

Vnitřní duše: Pryž SBR

Vnější plášť: Pryž SBR / EPDM, odolává ozónu a otěru

Použití: Doprava stlačeného vzduchu v brzdových systémech automobilů.

Poznámka: Rozměr 11/18 dle DIN 74 310. Průměry 11 a 13 stále skladem, ostatní průměry na poptávku.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
4	12	4,0	0,15	10	-	-	25
6	14	4,0	0,18	10	-	-	25
8	16	4,0	0,22	10	-	-	25
10	18	4,0	0,26	10	-	-	25
11	18	3,5	0,25	10	-	-	100
13	24	5,5	0,44	10	-	-	25

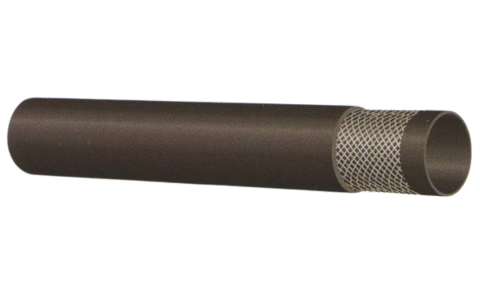

AEROTEC TP 10

AEROTEC TP 10

Tlaková hadice pro vzduch a kapaliny

Provozní teplota: -20°C/+60°C

Bezpečnost: 3:1

Výztuha: Textilní oplet

Vnitřní duše: Syntetická pryžová směs, odolná rozptýleným olejům

Vnější plášť: Syntetická pryžová směs, odolná otěru a ozónu

Použití: Tlakový vzduch a voda pro všeobecné průmyslové aplikace.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
8	15	3,5	0,18	10	-	-	100
10	17	3,5	0,20	10	-	-	100
13	19	3,0	0,21	10	-	-	100
16	23	3,5	0,29	10	-	-	100
19	26	3,5	0,32	10	-	-	50
22	30	4,0	0,45	10	-	-	50
25	33	4,0	0,51	10	-	-	50

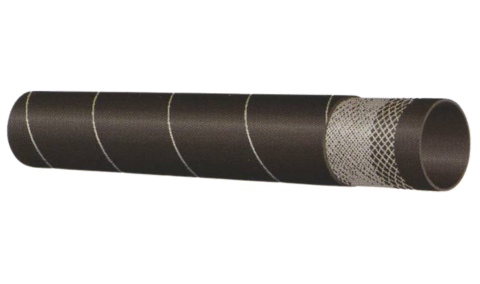

AEROTEC 10

AEROTEC 10

Tlaková hadice pro vzduch a kapaliny

Provozní teplota: -30°C/+70°C

Bezpečnost: 3:1

Výztuha: Textilní oplet

Vnitřní duše: Pryž SBR / NBR, odolná rozptýleným olejům

Vnější plášť: Pryž SBR s textilním otiskem, odolná otěru a ozónu

Použití: Tlakový vzduch a voda pro všeobecné průmyslové aplikace. Vhodná pro náročné aplikace s nároky na vyšší mechanické namáhání a teplotní odolnost při zachování nízké měrné váhy a dobré flexibility.

Poznámka: Na základě požadavku možno dodat od průměru 25 mm ekonomičtější verzi hadice pod označením AEROTEC 10 ECO.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
20	30	5	0,53	10	-	-	120
25	37	6	0,77	10	-	-	120
32	42	5	0,79	10	-	-	120
40	50	5	0,91	10	-	-	120
45	55	5	1,05	10	-	-	120
51	61	5	1,14	10	-	-	120
63	79	8	2,34	10	-	-	120
80	96	8	2,85	10	-	-	120
100	120	10	5,09	10	-	-	120

AEROTEC 10 V

AEROTEC 10 V

Tlaková hadice pro vzduch a kapaliny

Provozní teplota: -30°C/+70°C

Bezpečnost: 3:1

Výztuha: Textilní oplet

Vnitřní duše: Pryž SBR / NBR, odolná rozptýleným olejům

Vnější plášť: Pryž SBR, odolná otěru a ozónu

Použití: Tlakový vzduch a voda pro všeobecné průmyslové aplikace.

Poznámka: Nejlehčí typ vytlačované hadice pro tlakovou vodu a vzduch. Pro náročnější aplikace doporučujeme typ AEROTEC 20 V.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
4	10	3,0	0,08	10	-	-	50
6	12	3,5	0,10	10	-	-	50
8	15	3,5	0,15	10	-	-	40–60
10	17	3,5	0,18	10	-	-	40–60
13	19	3,5	0,19	10	-	-	40–60
16	25	4,5	0,36	10	-	-	40–60
20	30	5,0	0,49	10	-	-	40–60
25	33	4,0	0,45	10	-	-	40–60

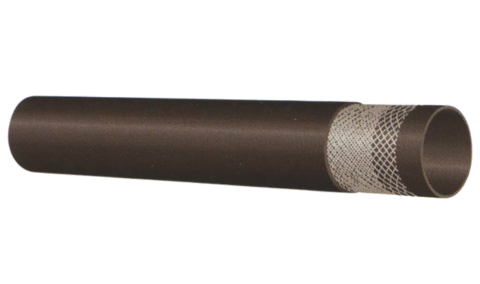

AEROTEC TP 20

AEROTEC TP 20

Tlaková hadice pro vzduch a kapaliny

Provozní teplota: -20°C/+60°C

Bezpečnost: 3:1

Výztuha: Textilní oplet

Vnitřní duše: Syntetická pryžová směs, odolná rozptýleným olejům

Vnější plášť: Syntetická pryžová směs, odolná otěru a ozónu

Použití: Tlakový vzduch a voda pro všeobecné průmyslové aplikace

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
8	17	4,5	0,24	20	-	-	100
10	19	4,5	0,28	20	-	-	100
13	23	5,0	0,39	20	-	-	100
16	26	5,0	0,45	20	-	-	100
19	30	5,0	0,59	20	-	-	50
25	37	6,0	0,81	20	-	-	50

AEROTEC 20

AEROTEC 20

Tlaková hadice pro vzduch a kapaliny

Provozní teplota: -20°C/+60°C

Bezpečnost: 3:1

Výztuha: Textilní oplet

Vnitřní duše: Syntetická pryžová směs, odolná rozptýleným olejům

Vnější plášť: Syntetická pryžová směs, odolná otěru a ozónu

Použití: Tlakový vzduch a voda pro všeobecné průmyslové aplikace.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
8	17	4,5	0,24	20	-	-	100
10	19	4,5	0,28	20	-	-	100
13	23	5,0	0,39	20	-	-	100
16	26	5,0	0,45	20	-	-	100
19	30	5,0	0,59	20	-	-	50
25	37	6,0	0,81	20	-	-	50

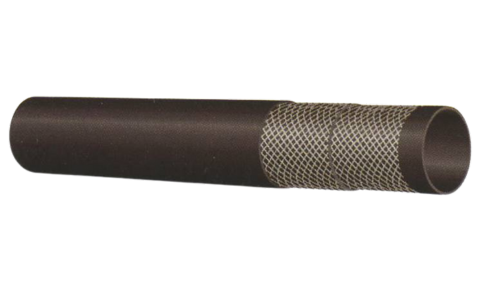

AEROTEC 20 V

AEROTEC 20 V

Tlaková hadice pro vzduch a kapaliny

Provozní teplota: -30°C/+70°C

Bezpečnost: 3:1

Výztuha: Textilní oplet

Vnitřní duše: Pryž SBR / NBR, odolná rozptýleným olejům

Vnější plášť: Pryž SBR hladká, odolná otěru a ozónu

Použití: Tlakový vzduch a voda pro všeobecné průmyslové aplikace. Robustní hadice určená pro náročnější aplikace ve stavebním průmyslu (kamenolomy, výstavba komunikací, demoliční práce).

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
13	23	5,0	0,35	20	-	-	40–60
16	26	5,0	0,41	20	-	-	40–60
19	30	5,5	0,52	20	-	-	40–60
25	37	6,0	0,73	20	-	-	40–60

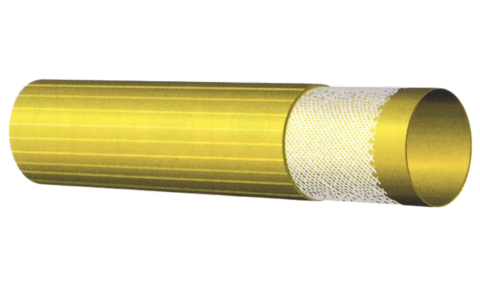

AEROTEC MULTIFLAT

AEROTEC MULTIFLAT

Rolovatelná tlaková hadice pro vzduch a kapaliny

Provozní teplota: -20°C/+80°C

Bezpečnost: 3:1

Výztuha: Kompaktní vysocepevnostní textilní oplet

Vnitřní duše: Pryž NBR, odolná teplotám a rozptýleným olejům

Vnější plášť: Pryž NBR, odolná otěru a ozónu

Použití: Tlakový vzduch a voda pro průmyslové aplikace, lomy, stavby, výkopové a demoliční práce. Hadici lze po použití srolovat a snadno přemístit, vhodné zejména pro místa s častou manipulací.

Koncovky: SKG zajištěné sponami HERKULES

Poznámka: AEROTEC MULTIFLAT je identická hadice s hadicí firmy ATLAS COPCO a je v plném rozsahu parametrů i za ni nahraditelná.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
19	23,0	2,0	0,18	25	-	-	61
25	29,0	2,0	0,24	25	-	-	61
32	36,4	2,2	0,27	20	-	-	61
38	42,4	2,2	0,31	20	-	-	61
45	49,4	2,2	0,35	20	-	-	61
51	55,6	2,3	0,39	15	-	-	61
63,5	68,3	2,4	0,51	15	-	-	61
70	75,0	2,5	0,66	15	-	-	61
76	81,0	2,7	0,71	15	-	-	61
80	85,4	2,8	0,76	10	-	-	61
90	95,6	3,0	1,00	10	-	-	61
102	108,0	3,0	1,12	10	-	-	61
110	116,0	3,0	1,24	10	-	-	61
125	131,4	3,2	1,42	10	-	-	61
152	162,4	3,2	1,71	10	-	-	61

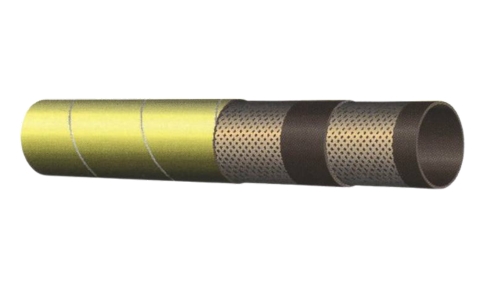

AEROTEC 40

AEROTEC 40

Vysokotlaká hadice pro vzduch

Provozní teplota: -40°C/+100°C

Bezpečnost: 4:1

Výztuha: Vysocepevnostní ocelový oplet

Vnitřní duše: Pryž SBR / NBR, odolná rozptýleným olejům

Vnější plášť: Pryž SBR s textilním otiskem, odolná otěru a ozónu

Použití: Tlakový vzduch pro náročné provozní podmínky a maximální bezpečnost – doly, lomy, vysokotlaké kompresory, průmysl všeobecně.

Poznámka: Ocelový oplet zaručuje hadici výrazně lepší ohebnost a snazší manipulaci.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
13	25	6,0	0,52	70	-	-	120
19	31	6,0	0,68	50	-	-	120
25	37	6,0	0,85	45	-	-	120
32	44	6,0	1,15	45	-	-	120
38	51	6,5	1,44	45	-	-	120
51	65	7,0	1,96	40	-	-	120
63	82	9,5	3,22	35	-	-	120
76	95	9,5	4,26	35	-	-	120

AEROTEC CAR 160

AEROTEC CAR 160

Kompresorová hadice pro horký vzduch

Provozní teplota: -35°C/+160°C

Bezpečnost: 6:1

Výztuha: Dva ocelové oplety

Vnitřní duše: Pryž EPDM, odolná teplotám a rozptýleným olejům

Vnější plášť: Pryž EPDM s textilním otiskem, odolná obrušování, teplotám a ozónu

Použití: Kompresorové hadice pro dopravu horkého vzduchu do cisteren přepravujících sypké materiály při jejich vyprazdňování.

Poznámka: Vysokou stabilitu průřezu a odolnost proti zalomení zajišťují dva ocelové oplety.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
51	67	8,0	2,25	25	-	250	20
75	91	8,0	3,40	25	-	450	20

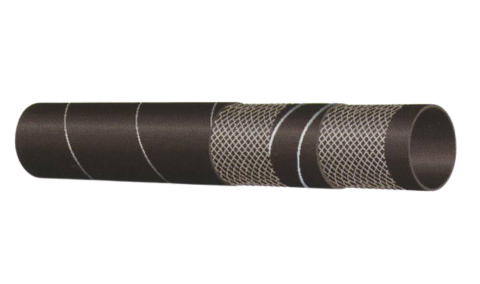

AEROTEC CAR 180 / SPL

AEROTEC CAR 180 / SPL

Kompresorová hadice pro horký vzduch se spirálou

Provozní teplota: -40°C/+177°C

Bezpečnost: 4:1

Výztuha: Textilní oplet, ocelová spirála

Vnitřní duše: Pryž EPDM, odolná teplotám

Vnější plášť: Pryž EPDM, odolná teplotám a ozónu

Použití: Kompresorové hadice pro dopravu horkého vzduchu do cisteren přepravujících sypké materiály při jejich vyprazdňování.

Poznámka: Ocelová spirála zaručuje stabilitu průřezu. Čtyřvrstvý textilní oplet zaručuje dostatečnou pevnost a snižuje měrnou hmotnost hadice oproti ocelovým opletům.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
51	67	8,0	1,63	10	90	-	40
60	78	9,0	2,14	10	85	-	40
75	94	9,5	2,78	10	85	-	40

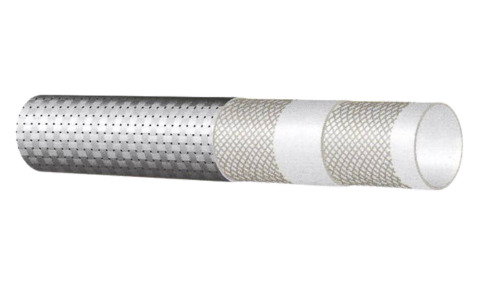

PYROTEC 10

PYROTEC 10

Tlaková hadice s nehořlavým povrchem

Provozní teplota: -30°C/+95°C (pracovní teplota média)
+300°C (teplotní odolnost povrchu)

Bezpečnost: 4:1

Výztuha: Textilní oplet

Vnitřní duše: Pryž SBR

Vnější plášť: Pryž SBR, odolná teplotám a ozónu; povrch opleten textílií ze skelných vláken

Použití: Chlazení vzduchem u vysokých pecí, ohnivzdorný povrch odolný odstřikujícímu tavenému sklu a kovu.

Poznámka: Hadice je pouze na objednávku.

Ostatní průměry na základě požadavku

mm	mm	mm	kg/m	bar	kPa	mm	m
13	24	5,5	0,39	10	-	-	40
19	30	5,5	0,45	10	-	-	40
25	37	6,5	0,63	10	-	-	40
32	44	6,5	0,77	10	-	-	40
