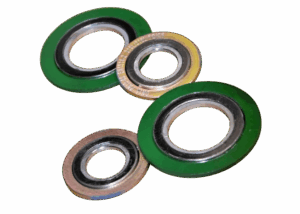

Spirálově vinutá těsnění

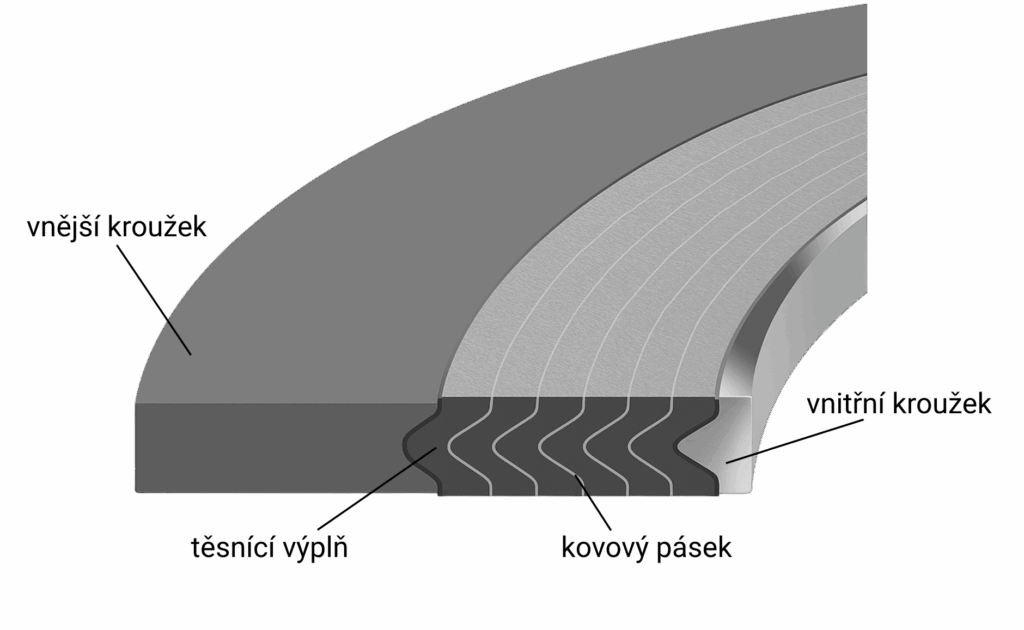

Těsnící část spirálově vinutého těsnění se skládá z kovového pásku spirálově navinutého společně s měkkou těsnící výplní. Kovový pásek zajišťuje těsnění výborné pružící vlastnosti, zatímco poddajná těsnící výplň zaručuje vysokou těsnost. Díky této kombinaci materiálů je spirálově vinuté těsnění vhodné v případech, kdy je těsnění vystaveno vysokému kolísání tlaků a teplot těsněných médií.
- spirálově vinuté těsnění je vhodné pro použití v širokém teplotním a tlakovém pásmu
- spirálově vinuté těsnění může být použito do tlaku 25 MPa a do teplot od -200°C do +550°C
- díky své konstrukci se jednoduše instaluje bez způsobení jakýchkoli škod
- vnější vodící kroužek slouží k vystředění spirálové těsnící části vzhledem k přírubě a zabraňuje vystřelení těsnění
- kombinací různých materiálů a kovů se těsnění může použít v širokém spektru provozních podmínek dle požadavku uživatele
- díky svému nepřilnavému charakteru je spirálově vinuté těsnění možno snadno při demontáži odstranit
- spirálově vinuté těsnění nepoškozuje povrchy přírub
Standardní rozměry:
| pro ploché příruby, příruby typu výkružek/nákružek a pero/drážka |
| ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs – 1/2" až 24", v souladu s normou na těsnění ASME B 16.20 (API 601) |
| ASME B 16.47 serie A (MSS SP-44) pro příruby, 150 až 900 lbs – 26" až 60", v souladu s normou na těsnění ASME B 16.20 (API 601) |
| ASME B 16.47 serie B (API 605) pro příruby, 150 až 900 lbs – 26" až 60", v souladu s normou na těsnění ASME B 16.20 (API 601) |
| BS 1560 ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs – 1/2" až 24", v souladu s normou na těsnění BS 3381 |
| příruby norem DIN – pro všechny typy |
Standardní těsnící výplně:
| EXPANDOVANÝ GRAFIT | od -200°C do +550°C, pH 0–14 |
|---|---|
| P.T.F.E. | od -200°C do +250°C, pH 0–14 |
Standardní kovové materiály:
| Vnější kroužek | uhlíková ocel (opatřená nátěrem proti korozi) |
|---|---|
| Vnitřní kroužek | ČSN 17 240 (SS 304), ČSN 17 346 (SS 316), ČSN 17 248 (SS 321) |
| Spirála | ČSN 17 240 (SS 304), ČSN 17 346 (SS 316), ČSN 17 248 (SS 321) |
Nestandardní rozměry a konstrukce:
| Nestandardní materiály, rozměry a konstrukce spirálově vinutého těsnění je možno zajistit po dohodě s výrobcem. |
Tabulka přítlačných tlaků na těsnění "Q"
| Těsnicí výplň | Těsnění s vnějším kroužkem | Těsnění s vnitřním i vnějším kroužkem | ||||
|---|---|---|---|---|---|---|
| Q (N/mm²) při teplotě +20°C | Q (N/mm²) při teplotě +20°C | |||||
| Min. | Dop. | Max. | Min. | Dop. | Max. | |
| Exp. Grafit | 50 | 90 | 180 | 50 | 122 | 300 |
| P.T.F.E. | 50 | 80 | 130 | 50 | 110 | 250 |
Doporučená drsnost povrchu styčných ploch přírub
| Ra = 3,2 až 12,5 (µm) |
Typy profilů:

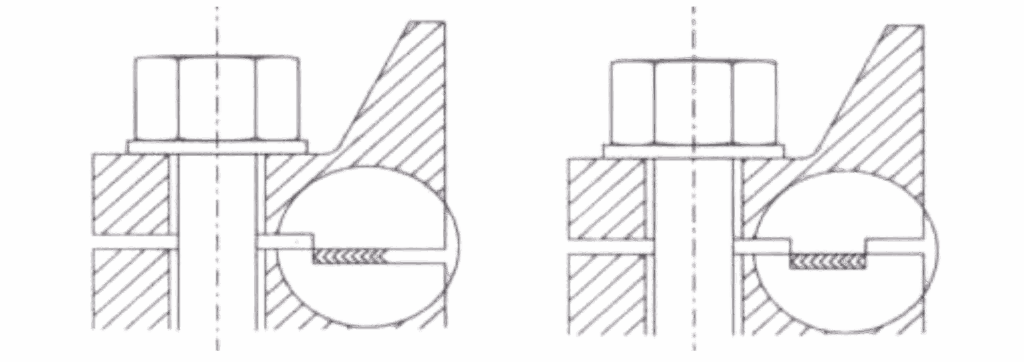

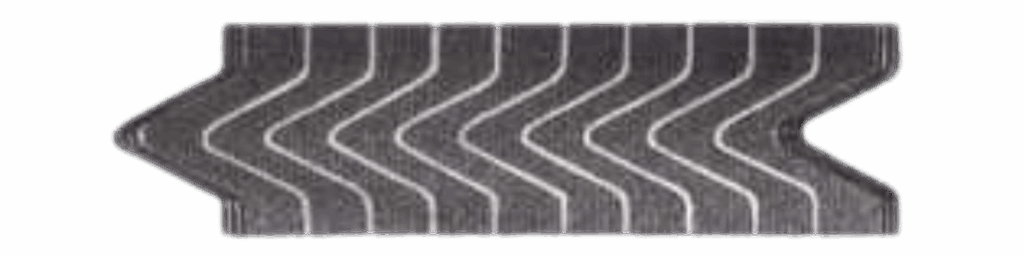

SPV1
Spirálově vinuté těsnění se skládá ze společně navinuté výplně a kovového pásku ve tvaru V (pro příruby typu výkružek/nákružek a pero/drážka).

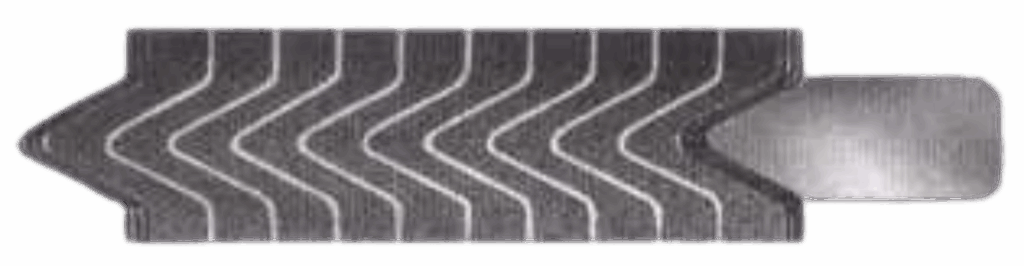

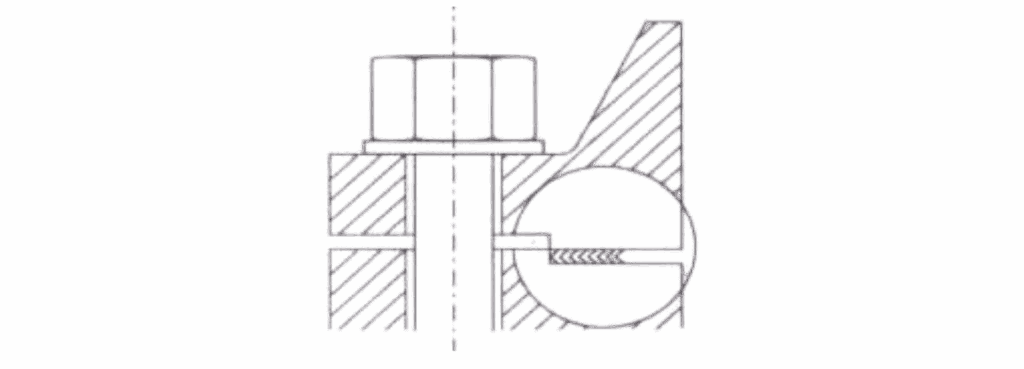

SPV1I
Spirálově vinuté těsnění složené ze spirálové části a vnitřního kroužku (pro příruby typu výkružek/nákružek).

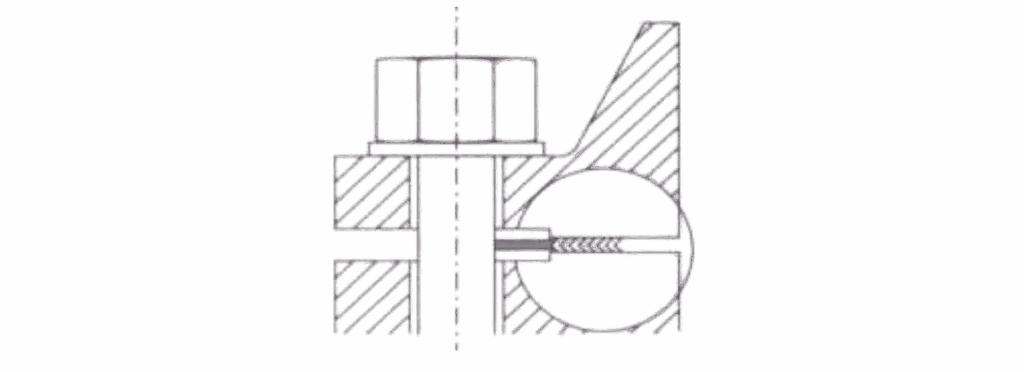

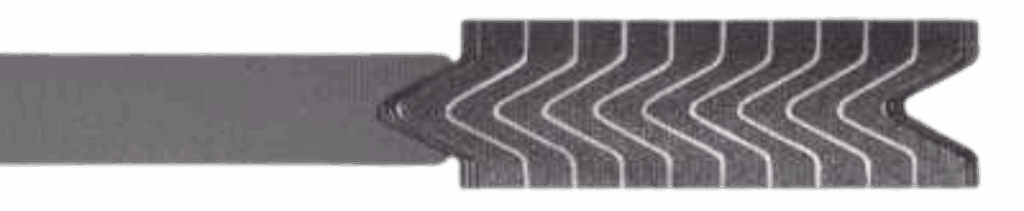

SPV2
Spirálově vinuté těsnění složené ze spirálové části a vnějšího středícího kroužku (pro ploché příruby).

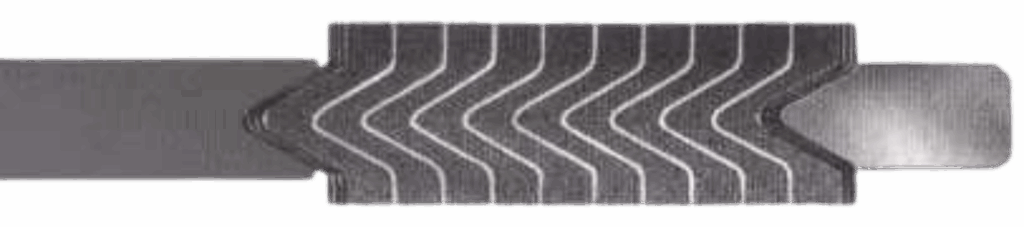

SPV2I
Spirálově vinuté těsnění složené z vnějšího středícího kroužku, spirálové části a vnitřního kroužku (pro ploché příruby).
